Как заменить кабель блока питания ноутбука

Как заменить кабель блока питания ноутбука. Замена кабеля блока питания ноутбука. В данном случае речь идет о модели HP dv6. В процессе починки необходимо соблюдать все правила безопасности. Этот метод предложен пользователем eriol. Он обнаружил при помощи мультитестера, что его кабель имеет нулевое выходное напряжение, а в коробке адаптера происходит странный шум.

Шаг 1: Инструменты

Пассатижи.
Щипцы.
Изолента.
Ножницы.
Нож X-Acto.
Оловянная проволока.
Скотч.
Мультитестер.
Дремел с насадками.
Паяльник.
Оловотсос.

Шаг 2: Адаптер

Отключаем все провода. При помощи Дремела вскрываем коробку адаптера. Электрическая схема должны быть защищена специальной металлической оболочкой. Поэтому можно не бояться что-либо испортить.

Шаг 3: Распайка

Заметьте, как подсоединены кабели к плате.

На фото представлен коаксиальный кабель, который идет к 3-м уровням: GND (внешний), VOUT (средний) и ID (внутренний). ID пин необходим для «связи» между адаптером и ноутбуком.

Распаиваем все ножки поочередно. С помощью мультитестера узнаем, исключили ли мы GND и VOUT полностью из цепи.

Шаг 4: Починка

Теперь мы точно знаем, что короткое замыкание идет где-то в кабеле. Снова воспользуемся мультитестером.

При отрезании неисправной части главное не задеть «пластиковую пружину» (см. рис. 1). Зачищаем проводки для каждого уровня, скручиваем и изолируем их.

Припаиваем их заново, помня, какой именно провод должен быть в том или ином месте.

Шаг 5: Коробка

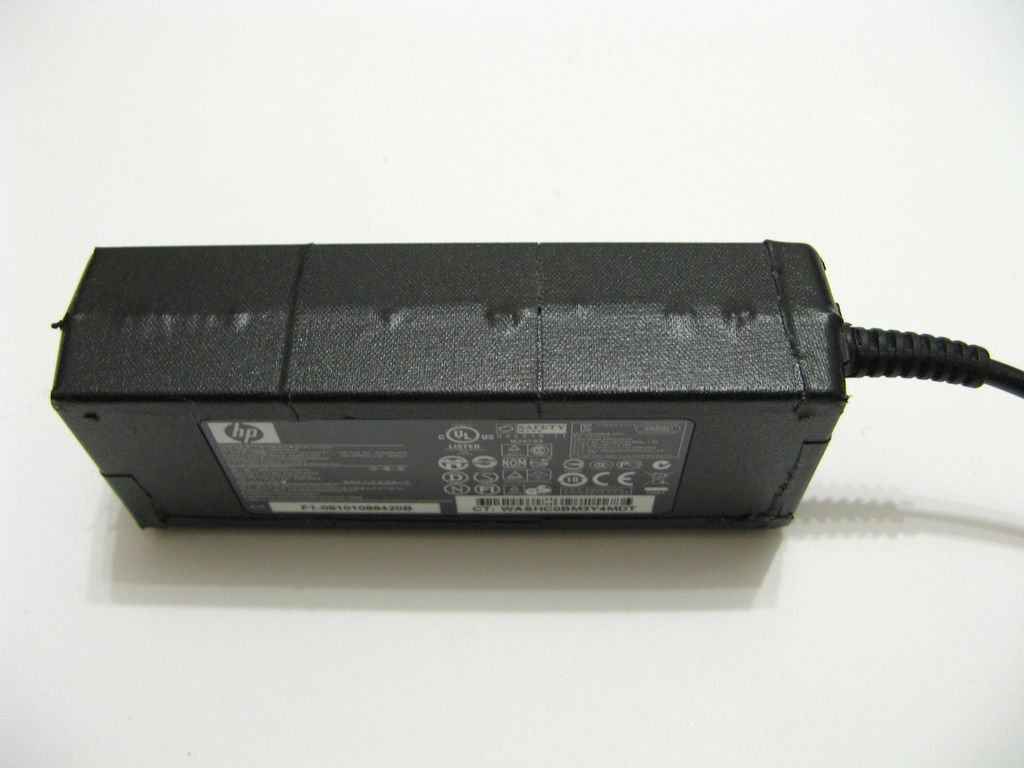

Собираем пластиковую коробку и подсоединяем остальные провода.

Шаг 6: Готово

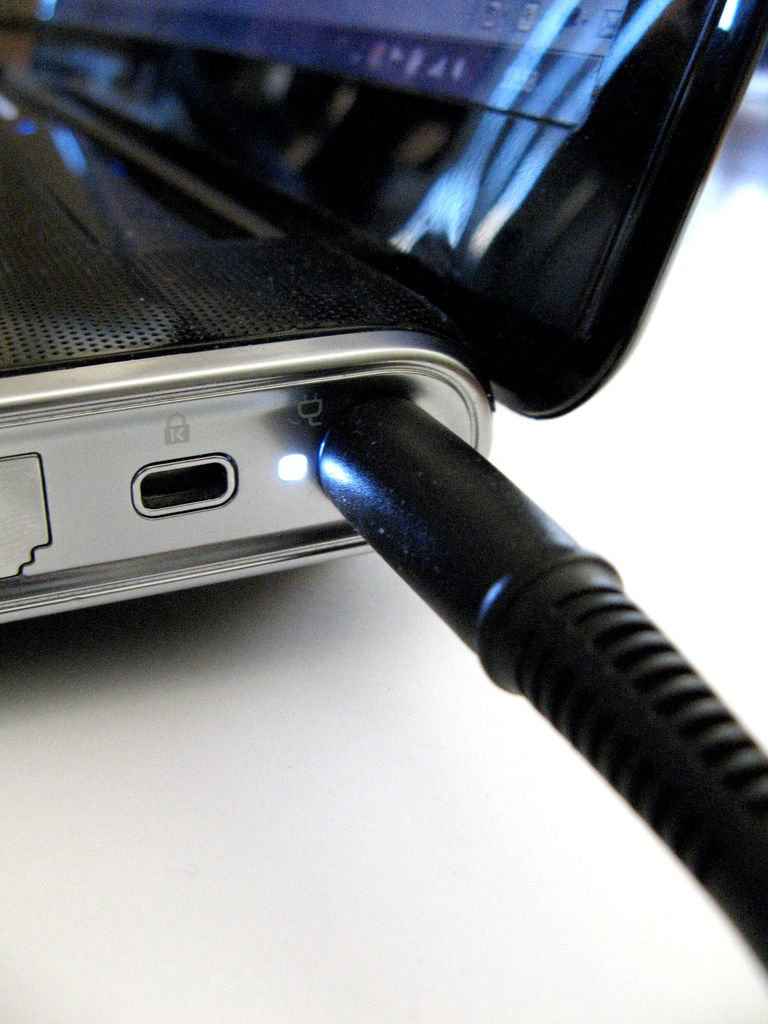

Проверяем и убеждаемся, что смогли починить кабель питания ноутбука HP dv6.

Корпус БП гораздо проще и аккуратней вскрывается обычным ножом с длинным лезвием, которое вставляется в щель соединения половинок корпуса и аккуратно простукивается небольшим молоточком. После нескольких не сильных ударов, половинки корпуса распадаются. После ремонта БП их легко склеить любым клеем для пластмассы. После чего следы вскрытия корпуса заметить практически невозможно.
